贝雷片挂篮通常由主桁架、悬吊系统、锚固系统、行走系统及工作平台、底模架等部分组成。为保证施工质量，加快施工进度，挂篮的合理设计师重要环节，在设计中要求挂篮自重轻，结构简单、受力明确、移运方便，并要求坚固稳定、变形小、便于锚固、装拆、要尽量利用现有构件;另外要求挂篮刚度大，使其在灌注混凝土的过程中可以迅速调整模板标高;然后设计时应尽量做到挂篮除主桁架上的滑道外可以整体一次移动就位。

　　1 挂篮的设计原则

　　挂篮是实施悬臂浇筑施工的主要设备。它是一个能够沿轨道行走的活动脚手架，并悬臂挂在已经完成悬浇施工的悬臂梁段上，用以进行下一梁段施工，如此循环直至梁段浇筑完成。

　　由于梁段的模板安装、钢筋绑扎、管道安装、混凝土浇筑、预应力及管道压浆等均在其上进行及又属高空作业，且为梁段的承重结构，所以，贝雷片的挂篮设置除应保证强度安全可靠外，还应满足变形小、行走方便、锚固、装拆容易以及各项施工作业的操作要求，并注意安全防护设施。

　　2 贝雷桁架片杆件组成及性质

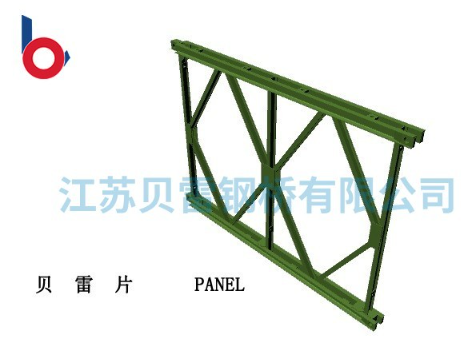

　　贝雷桁架片主要构件由桁架片、桁架连接销、支撑架、桁架螺栓4种构件组成。每片贝雷桁架片主要受力构件由桁架、支撑架连接而成，支撑架用8#工字钢厂家生产的90cm标准架。整个桁架片由贝雷桁架片通过端部连接销拼装而成。
