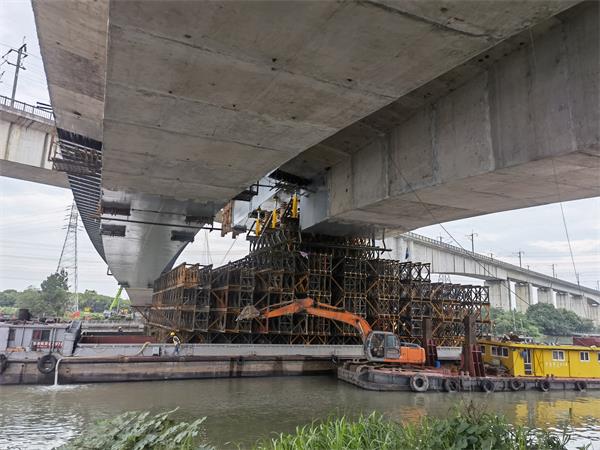

杭州余杭区1800吨钢箱梁浮托法跨运河(680米)工程

杭州余杭区1800吨钢箱梁浮托法跨运河(680米)工程

主桥采用(40+80+180+80+40)m钢混混合连续梁,主跨180m,其中跨中88m(不含两端2.5m的格构室)范围采用钢箱梁,其余均采用预应力混凝土箱梁。主桥桥跨布置如下图所示。其中跨中及边跨梁高为4.1m,中支点处梁高为 9.1m,梁底按照1.8次抛物线进行变化。


钢箱梁分左右两幅,材质为Q345qD,左右幅桥钢箱梁重量为1898.6t。采用两侧带挑臂的等高度单箱单室结构,平面位于圆曲线上,外侧箱梁中心线圆曲线半径R877.25米,内侧箱梁中心线圆曲线半径R862.75米;钢箱梁主要由顶板、底板、腹板、横隔板、横肋及各自的加劲肋组成,外型几何尺寸与砼箱梁保持一致,桥面设3%单向横坡,横坡指向曲线 内 侧,箱梁中心线处梁高4.1米单幅钢箱合段GL1和GL1梁段长5300mm重70t。左幅面跨中合批段长83133mm,右幅长81667mm。箱体及节段间连接全部采用焊接。
